3266電位器在目前各行業領域的使用上是非常普遍的，其主要作用能在電路當中起到控制電流的大小調節。如常規的3266電位器型號有3266W、3266P、3266X等，此外還有3590電位器、3296電位器、3386電位器等也是比較常用的，一般規格不同的電位器，其功能特性上都是存在很大的差異的。通常3266電位器在小信號電路中，其引腳應用與電阻器平面成90°，筆直向下，平臥地裝置在線路板上，阻值調節口應朝上進行操作使用。它的端腳由三個引腳接點組成，其中一個動片引腳、2個定片引腳，不過在安裝接線上兩個定片引腳之間能夠交換連線的，而中間的定片與動片引腳之間不能交換運用，否則會造成線路之間的不兼容，從而有可能直接損壞掉電位器。我們可以在電阻體上可以看出它的標稱阻值，標稱阻值是指兩個定片引腳之間的阻值，也是某一個定片引腳與動片引腳之間的阻值。不過在使用上，由于對于阻值的規格較多，一般對于阻值不同規格的電位不能隨便相互交叉使用，否則以免也是易造成電位器的損壞。下面就由小編來給大家簡單介紹幾款常規的產品吧!

(1)3266電位器3266X

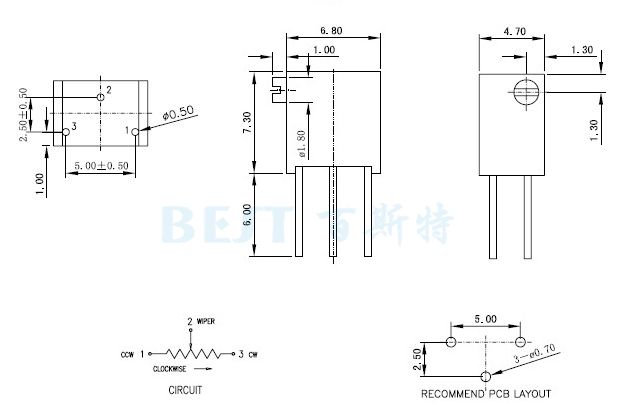

3266電位器3266X_參考圖紙：

3266電位器3266X_性能：

阻值范圍(Ohms) :1K~500K

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

耐電壓:101.3Kpa 600V,8.5Kpa 250V

有效電行程:12± 12turns

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

3266電位器3266X_環境特征：

額定功率(工作電壓300V):+70℃ 0.25W,+125℃ow

工作溫度范圍: -5℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±1%

碰撞：390m/s2,4000uqw , △R≤±2%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕熱：△R≤±3%R，R1≥100MΩ

振動：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.25W，1000h △R≤±3%R

3266電位器3266X_物理特征：

總機械行程: 14±2 turns

止檔力矩: ≥25 mN?m

起動力矩: ≤20mN?m

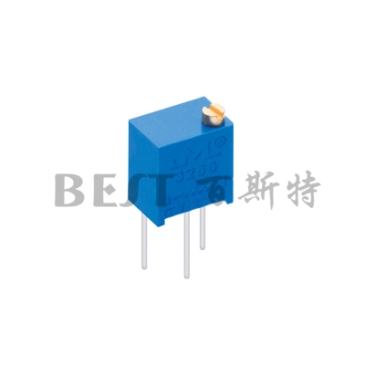

(2)3266電位器3266W

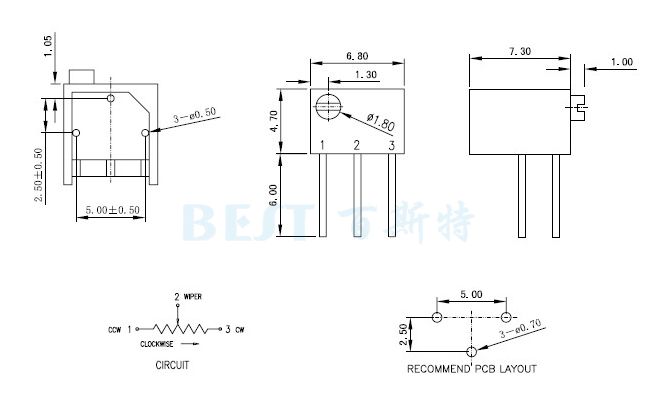

3266電位器3266W_參考圖紙：

3266電位器3266W_性能：

阻值范圍(Ohms) :1K~500K

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

耐電壓:101.3Kpa 600V,8.5Kpa 250V

有效電行程:12± 12turns

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

3266電位器3266W_環境特征：

額定功率(工作電壓300V):+70℃ 0.25W,+125℃ow

工作溫度范圍: -5℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±1%

碰撞：390m/s2,4000uqw , △R≤±2%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕熱：△R≤±3%R，R1≥100MΩ

振動：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.25W，1000h △R≤±3%R

3266電位器3266W_物理特征：

止檔力矩: ≥25 mN?m

總機械行程: 14±2 turns

起動力矩: ≤20mN?m

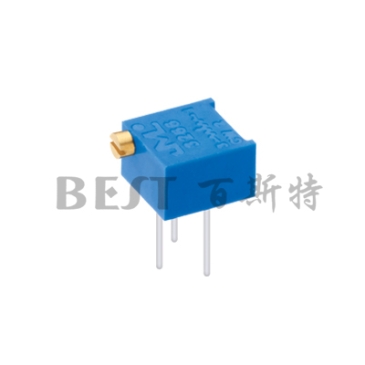

(3)3266電位器3266P

3266電位器3266P_參考圖紙：

3266電位器3266P_性能：

阻值范圍(Ohms) :1K~500K

阻值偏差: ±10%

阻值變化特征: B

耐電壓:101.3Kpa 600V,8.5Kpa 250V

有效電行程:12± 12turns

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

3266電位器3266P_環境特征:

額定功率(工作電壓300V):+70℃ 0.25W,+125℃ow

工作溫度范圍: -5℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±1%

碰撞：390m/s2,4000uqw , △R≤±2%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕熱：△R≤±3%R，R1≥100MΩ

振動：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.25W，1000h △R≤±3%R

3266電位器3266P_物理特征:

止檔力矩: ≥25 mN?m

總機械行程: 14±2 turns

起動力矩: ≤20mN?m

以上就是關于3266電位器3266X、3266W以及3266P的簡單介紹。在電位器的操作方法上，一般其電阻體頂部會有一個調整口，可用一字螺絲刀伸入到螺桿調整口中，然后轉動螺絲刀能夠改變化片的方位，由此就可以控制阻值的調整大小。當電位器并聯電路里中阻值調整越大時，電阻上的電流越小，則電壓不變。而串聯電路的可調電阻調整越大時，電阻上的電壓降得越大，其電流不變。由于時間關系，3266電位器的適用方法、規格參數及基礎知識解析等知識內容大致就講解這么多，除了3266電位器之外，對于電位器的規格類型不同的產品還有許多的，規格型號不同的產品在性能和用途上也會有所差異，所以希望大家在選購的時候如有不明白的地方，及時和我們的在線客服人員反饋，以免因為選型不當造成不必要的損失。
